簡易ラジアルケーブルセット カウンターポイズ
車載用HFアンテナをベランダ・バルコニーで使う時に！
◆CQオーム HFらくらくシリーズ第2弾◆
※AH-4/FC-40と接続時には、ミニラグ端子の方が使いやすいです。
【らくらくシリーズ第二弾登場！】
HFを誰でも簡単に楽しめるように、CQオームが作成したHFらくらくシリーズの第二弾です！
好評！車載用HFアンテナのアース強化ケーブルに続く第二弾は、車載用HFアンテナを自宅ベランダ・バルコニーで転用する際に使用する簡易ラジアルケーブルセットです！
【コンパクトな車載アンテナを自宅で使いたい！】
なかなか大型の自宅用アンテナを設置するのは難しい！
ちょっと性能は落ちても車載用アンテナを家でつかってやろう！
そう考えられる方は多いと思います。
そんな時、一番問題になるのはアース処理です。
もともと、HFモービルアンテナは、車に取り付ける前提で作られていますので、車体のようなボディアース環境が必要なのです。それをどうベランダで実現するか……ですね。
アースが十分でないと、どんなにアンテナを調整してやっても、SWRが下がらずに、事実上、送信ができなくなってしまうんです！
理論的には、こんな方法があります。
HFモービルアンテナをベランダに設置する際のアース処理3つの方法
こちらに記事がありますが参考にどうぞ
http://cqtopix.blog81.fc2.com/blog-entry-588.html
弊社の環境で、様々なテストを繰り返していましたら、お客様から「これ欲しい！」という声をいただきました。
それなら、安価で作ろうか～。
また、どうせ作るなら、できるだけ多くの方の環境でマッチするように、改良してみようか～。ということで、あれこれテスト！
3.5MHz、7MHz、21MHz他各種シングルアンテナに、マルチバンドアンテナ……
マグネット基台や、パイプへの接続……
アースケーブルも長さや本数などを変えてテスト……
を繰り返して……
生まれたのがこちら
↓
↓
↓
【商品の紹介】
設置型アンテナでは、RFグラウンド（高周波の設置やアース）がとても重要です。アンテナに十分なアースが撮れない時には、カウンターポイズを使用すると大変効果があります。野外用アンテナチューナーを、ベランダで使用するときのアースとしても利用できます。
【規格】
・16φ圧着端子＋1.25mm線 約5m×5本付き【線の先端は防水処理加工済み】
・使用可能周波数 3.5～50MHz
・耐入力 300W（SSB）以下でかつアンテナの許容範囲内でご利用下さい。
・重量 約500g
【使用方法】
かんたんです！

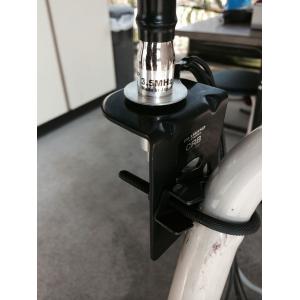

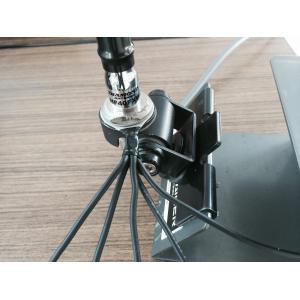

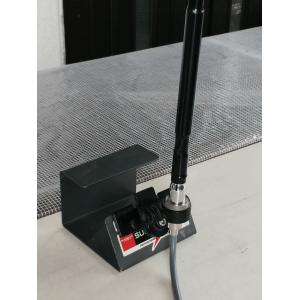

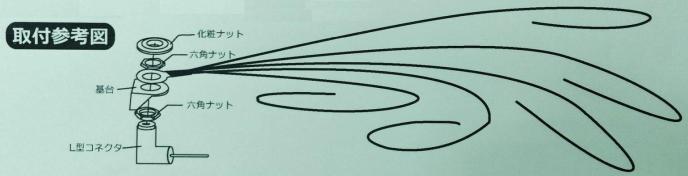

【1】アンテナ取付基台コネクター部分に16φ圧着端子を挟んでネジで固定して下さい。

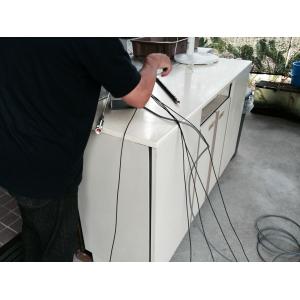

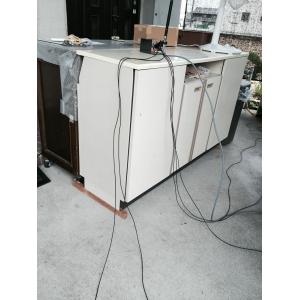

【2】5m×5本のラジアル線は、ベランダ・バルコニーの床に広げて下さい。広げ方でSWRは変化しますので、工夫してみてください。一般には、できるだけ放射状に広げた方がよいでしょう。

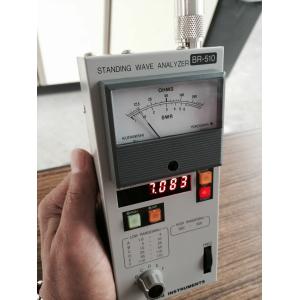

【3】アンテナアナライザー・SWR計でアンテナの調整をしてください。十分なSWR値に達しない場合には、アンテナチューナーの併用をどうぞ。
※ラジアルケーブルを広げることで性能が発揮されます。垂れ下げてのご使用は効果が発揮されません。高所にて設置する場合は、ラジアルケーブルの端を導通しない物で中心から放射線状に広げて固定してください。
【注意1】
弊社環境でテストした結果、ほぼ無調整であってもSWRは良好な値になりましたが、本品を過信せず、必ず、SWR計・アンテナアナライザーなどでアンテナの調整と、SWR値の確認をしてください。また、使用環境・使用アンテナによっては、これを接続しても、十分にSWRが下がらない場合があります。
【注意2】
ラジアル線が露出して困る方は、人工芝などを敷いても大丈夫ですが、熱を持ちますので、人体への影響、火災には十分にご注意下さい。本品に限らず、送信中には、アンテナ・関連箇所には近づいたり、触れたりされないようにお願いいたします。お子さんのいるご家庭の場合には、特にお気を付け下さい。
