 AZR-1000 新スプリアス規格対応の国産小型軽量1kWリニアアンプ (AZR1000) 【取り寄せ】

商品番号 AZ-020

■店頭/本店/モール在庫連動システム
タイトルに【予約】【取り寄せ】表記なければ全て在庫ございますが、
タイムラグ等によりご注文商品がご用意できない場合がございます。
その場合には、折り返しご連絡をさせていただきます。

■【予約】【取り寄せ】商品を注文する場合
【予約】【取り寄せ】商品を含む場合、それらが全て揃い次第発送します。
・在庫がある商品の先発送をご希望の際はカートをわけてご注文下さい
・【予約】商品で納期が判明しているものはタイトルに記載しておりますが
　目安となります
・【取り寄せ】商品はメーカーに在庫があれば数日中に入荷/発送します
・お時間がかかる場合には別途ご案内いたします

■注文商品の変更
注文確定後の変更処理（追加・キャンセル等）は、対応しておりません。
・注文商品の追加や変更がございます場合には
　キャンセルして正しい内容での再注文をお願いしております
・ご希望の際は詳細をこちらよりご確認の上、フォームよりご連絡ください

■お知らせメール
お知らせメールにご登録いただきますと、商品の入荷時や予約開始時にメールが届きます。下記の場合は「お知らせメール」のご登録をどうぞ。
・【予約】商品の場合
・「ただいま在庫がございません」表示が出た場合
・新商品が予約開始前の場合
※中古品・個数限定品を除く

5.00
メーカー希望小売価格 ¥ 550,000 のところ
当店特別価格 ¥ 548,000 税込
会員価格あり
[ 5,480 ポイント進呈 ]
会員価格で購入するにはログインが必要です。
5.00
1
  • カトケン 4
    購入者
    非公開
    投稿日
    日本製で販売されているリニアアンプはこれだけ、ということで購入を決めました。事前に、納入時期を問い合わせて発注できたので良かったです。小型で取り扱いが便利です。
すべてのレビューを見る
レビューを書く

仕様

周波数 : 1.8～54MHzのアマチュアバンド(4.630MHzの非常通信用周波数を除く)
使用温度範囲 : -10℃～+40℃
電波型式 : CW/SSB/FM/FSK/PSK
励振電力 : 約50W
出力 : 1000W(AC200V時)
         500W(AC100V時)
終段電圧 : 50V
ドレイン電流 : 最大34A
不要幅射強度 : -60dB以下(1.8～28MHz帯)
                      -70dB以下(50MHz帯)
入力端子 : 2系統
出力端子 : 5系統　+　1系統(AUX端子)
データ端子 : D-sub 25ピン　2系統
入力インピーダンス : 50Ω　不平衡
出力インピーダンス : 50Ω　不平衡
電力増幅素子 : MRF1K50H
回路方式 : プッシュプル方式
送受切替 : CWにおけるフルブレークインには対応しません
電源電圧 : AC100～240V、単相　50/60Hz
内蔵メーター :  出力電力　PF、反射電力　PR、ドレイン電流　ID、ドレイン電圧　VD
入出力コネクタ型式 : M-J型
外形寸法 : 350(W)　×　150(H)　×　380(D)mm(突起物を含まず)
質量 : 約15kg
消費電力 : 2kVA以下(1000W出力時)
付属品 : RCAプラグ　× 2
            D-subコネクタ(25P)　× 1

新スプリアス規格対応の国産小型軽量1kWリニアアンプ

AZR-1000は1kW出力ながら、スイッチング電源の採用により全質量約15kg、外形寸法(W)35cm (H)15cm (D)38cmと軽量で小型設計のHF帯リニアアンプです。
またスプリアス除去のため、ローパスフィルターとハイパスフィルターを組み合わせたハイブリッドフィルター®を開発。これにより新スプリアス規格を充分なマージンをもって対応しています。

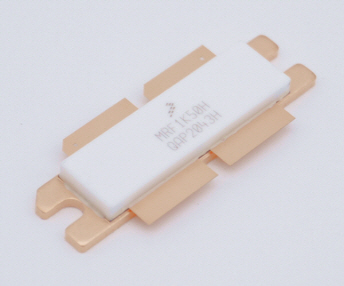

最新のデバイスであるLDMOSを採用
LDMOS 1個を採用し、プッシュプル接続で余裕のある1kW出力を実現しました。 高効率で従来品より更に信頼性の高いリニアアンプです。

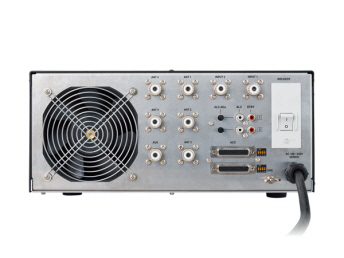

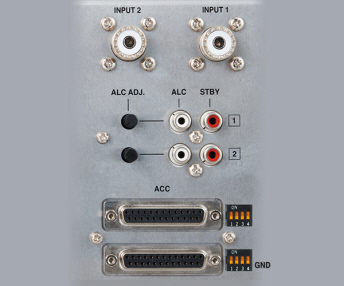

2台のエキサイターと接続可能
入力系統を2系統備え、各々に周波数データを受け取ることができるインターフェース端子を備えます。

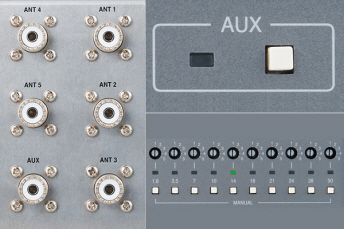

アンテナ出力が5回路あり、バンドごとにアンテナをプリセットが可能です。 トランシーバーとデータ接続することにより、バンド切替、アンテナ切替が自動で行われます。 アンテナ出力の他にAUXアンテナ端子を備え、選択されるとプリセットに関係なくAUXに接続されます。 マルチバンドバーチカルアンテナやダミーロード等を接続できます。

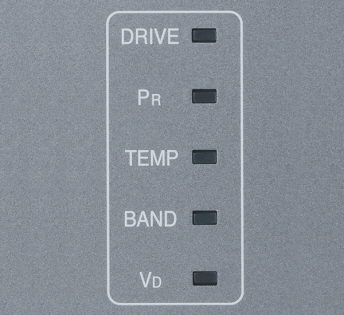

充実した保護回路を搭載

・DRIVE
エキサイターからの励振電力が過大のときに点灯。
・PR
SWRが大きい時に点灯。
・TEMP
電力増幅部の放熱器の温度が上昇したことを表示。
・BAND
手動バンド設定時に、設定した周波数以外の入力があった場合を知らせます。
・VD
内蔵のDC50V電源が過電流、温度上昇等で停止した時に点灯します。

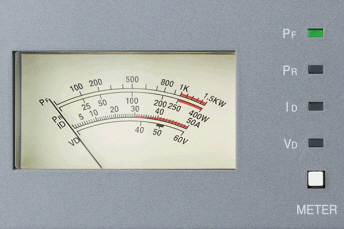

マルチメーターにて出力電力(PF)、反射電力(PR)、ドレイン電流(ID)、ドレイン電圧(VD)が表示でき各部の動作状態を容易に確認できます。



本機はAC200～240V　50/60Hz単相の商用電源を使用することで性能を発揮できるよう設計されています。内蔵電源はユニバーサルスイッチング電源を採用しているので、AC100～120Vでの動作も可能です。
100Vの場合、CW,SSBでのPEP出力は700W程度、DATA通信の場合のような連続キャリアでは500W程度となります。
