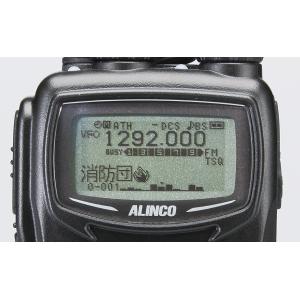

数字漢字・デュアル漢字・HFバンドとローマ字・ドット絵
ハンディの枠を超えた、ポータブル・デスクトップレシーバー！ オールモードレシーバー

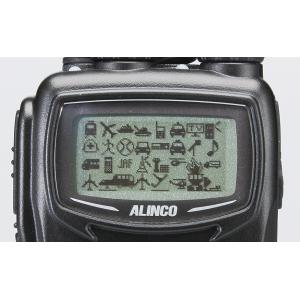

＊分かりやすいドット絵を採用。
＊殆どの常用和文ＯＫ！
＊ＨＦ帯も受信！（外部アンテナが必要です。）
SSB/CW/AM/FM/WFM
0.05-1299.99995MHz
ワイドバンドレシーバー DJ-X11
JAN：4969182350234標準価格：￥57,540(本体価格￥54,800)
ＤＪ－Ｘ１１はメインバンドVFOで 0.05-1299.99995MHzを連続受信する他、人気のVHFエアバンド、消防・救急、V/UHF各種業務、３００MHz鉄道などをサブバンドで２波同時受信。(VHF:118～ 171MHz/ UHF：336 ～ 470MHz / 保証外の性能ですが225.000～336MHzも受信します) さらにメインバンドではWFM,SSB,CWモードが使えてワッチの幅が大きく広がります。
DJ-X2000やX8で培った技術とノウハウを惜しみなく投入したDJ-X11は新機能満載ですが、中でも特筆すべき特徴は：＊IQ信号と検波信号の出力：イヤホンジャックから取り出せる信号をパソコンに入力して既存の受信用ソフトウエアを使いSDR(Software Defined Radio)やAIS（自動船舶識別装置）信号プロットなどが楽しめます。
＊音声ガイド：数字キー操作時や入力した周波数、盗聴発見を日本語で発声する機能です。
他にもまだまだ語り尽くせない機能を満載して、もはやハンディ・レシーバーの枠を超えました！
●中波から1.3GHzまでをSSB/CW/AM/FM/WFM モードでカバー。高い感度と高性能ホイップアンテナ・内蔵バーアンテナで広帯域を実用的に受信可能。好評のイヤホンアンテナ機能も搭載。
●周波数・ボリューム・スケルチを独立操作できるツイン・ノブ式ダイヤル。DJ-G7サイズ、機能満載で235gの軽量ボディ。
●充電スタンドからＵＳＢでパソコンと接続、リアルタイムにPCでX11を操作するリモート機能（別売ERW-8使用）、メモリーユティリティソフト対応(別売のERW-7でも対応)やケーブルクローンも可能。
●選択受信にはＤＣＳ、ＴＳＱ、逆ＴＳＱ、ＭＣＡ対応空線信号キャンセルを採用。
●大型ドットマトリクス液晶で、JIS第一水準の漢字全てを含む文字、記号やアイコンを表示。照明はキーボード共、視認性抜群。
●大容量Li-Ionバッテリーパック、急速充電器を標準装備。
●1200chのメモリーと50ペアのプログラムスキャンメモリーを搭載、そのうち978ch、43ペアに人気の周波数を書き込み済み。バンクは初期状態で25、パソコンを使えば最大50まで編集も可能。
●オプションのリモコンEDS-12を接続すれば、基本的な機能のリモコン操作や音楽プレーヤーとの出力自動切り替えが可能。
●最も強力な信号に素早く同調するFチューンと周波数カウンター。
●チャンネルスコープ、2種類の盗聴器発見、3段階から選べるスキャンスピード、音質調整、メインサブ独立ＲＦゲイン、外部電源6V対応など、レシーバーに求められる機能には徹底的にこだわった、全て新設計の製品です。
DJ-X11に搭載するカスタマイズ設定項目とスキャンモードDJ-X11に搭載するカスタマイズ設定項目とスキャンモード
●カスタマイズ設定項目
<受信設定>バーアンテナ/イヤホンアンテナ/プリセットモード/DCSタイプ/CW/検波出力/Fチューン同調感度/IQ信号出力
<表示設定>言語/照明/コントラスト/非操作側表示サイズ/フォント/オープニング画面
<電源設定>オートパワーオフ/電池/バッテリーセーブ
<キー操作設定>キーロックモード/セットモード復帰時間/バンド移動/ダイヤル左右の割当/ダイヤル上下の割当/WILDキー割当/MONIキー割当/MONIキー操作対象/MONIキー動作/MONIキー設定/ERW-8<スキャン設定>スキャンタイプ/プライオリティ待受時間/プライオリティ停止時間/スキャン時のスキップ/スキャンスピード
<メモリー設定>ライトプロテクト <音設定>操作音/ベル機能/音声ガイド <リモコン設定>リモコンA～Dボタン割当
●スキャンモード
VFOスキャン/プリセットスキャン/メモリースキャン/プログラムスキャン/トーンスキャン/DCSスキャン/スイープスキャン
定格
受信周波数範囲:メインバンド 0.05 ～ 1300MHz
サブバンド 118 ～ 171MHz
336 ～ 470MHz(実用保証対象外サブバンド 225.000～336MHz)
周波数ステップ:0.05/0.1/5/6.25/8.33/10/12.5/15/20/
25/30/50/100/125/150/200/500KHz/1MHz
電波型式:AM/SSB(USB/LSB)/CW(CU/CL)/FM/WFM
電源電圧動作可能範囲:外部電源端子 5.4 ～ 6V DC/
単三電池x3本 4.5V/バッテリーパック 3.7V(Li-Ion)
消費電流受信定格出力時 (外部電源使用時）:
モノバンド： 約130ｍA
デュアルバンド：約180ｍA
使用温度範囲: -10℃ ～ +60℃
外形寸法: 幅61 ×高さ106 ×奥行き38mm (突起物含まず)
本体重量: 約235g (アンテナ、EBP-74含む)
受信方式:
メインバンド:
AM/SSB/CW/FM トリプルスーパーヘテロダイン
WFM ダブルスーパーヘテロダイン
サブバンド:
AM/FM ダブルスーパーヘテロダイン
中間周波数:
* メインバンド AM/SSB/CW/FM
第1中間周波数 243.95MHz
第2中間周波数 45.055MHz/WFM 10.7MHz
第3中間周波数 455KHz
* サブバンド AM/FM
第1中間周波数 51.65MHz
第2中間周波数 450KHz
選択度：
AM/FM-6dB/12KHz 以上： -60dB/35KHz 以下
SSB/CW-6dB/2KHz 以上： -50dB/7.5KHz 以下
WFM-6dB/180KHz±40KHｚ：-20dB/470KHz 以下
低周波出力:最大100mW 以上（ 8 Ω負荷時）
受信感度(バンド内の代表的な数値):
AM/SSB/CWは10dB S/N, FM/WFMは12dBSINAD測定値
メインバンド
0.050 ～ 0.531MHｚ（ AM ）： 5dBμ
0.531 ～ 1.62MHｚ（ AM ）： 2dBu
1.62 ～ 76MHｚ（ AM ）： -5dBu
1.62 ～ 76MHｚ（ SSB,CW ）：-10dBu
1.62 ～ 76MHｚ（ FM ）： -15dBu76 ～ 108MHｚ（ WFM ）： -3dBu108 ～ 136MHｚ（ AM ）： -6dBu136 ～ 174MHｚ（ FM ）： -14dBu175 ～ 221.75MHｚ（ WFM ）： -6dBu
221.8 ～ 336MHｚ（ AM ）： 0dBu336 ～ 475.75MHｚ（ FM ）： -13dBu
475.75 ～ 770MHｚ（ WFM ）：-13dBu770 ～ 1260MHｚ（ FM ）： -9dBu1260 ～ 1300MHｚ（ FM ）： -6dBu
受信感度:サブバンド
118 ～ 136MHｚ（ AM ）： -3dBu136 ～ 170MHｚ（ FM ）： -14dBu336 ～ 470MHｚ（ FM ）： -14dBu
＊サブバンドの225.000～335.995MHzは測定対象外。
高い周波数のほうが感度は良くなります。
＊定格、仕様は予告なく変更されることがあります。
電池使用時の受信時間目安 (ご使用の条件や環境で大きく変わります。)
EDH-36: 35時間 （高性能単三アルカリ乾電池3本）
EBP-74: 35時間 (付属Li-Ionバッテリーパック 1800mAh)
FMシングルモード受信、AF10％歪時（1：4受信 BSモード）
充電時間の目安 (放電状態から満充電までの時間。ご使用の条件や環境で大きく変わります。)
○ 約４時間(EDC-174A 使用時）
○ 約６時間(付属のアダプターEDC-139のみを使い、外部電源端子を使用時)
別売アクセサリー
【オプション】 (標準価格/本体価格)
・シガーライターケーブル EDH-33 2,625/2,500
・リモートコントローラー EDS-12 2,940/2,800
・カールコードイヤホン EME-26 1,890/1,800
・プチ型イヤホン EME-6 1,575/1,500
・PC接続ケーブル/編集ソフト用3.5Ф-USB ERW-7 4,725/4,500
・PC接続ケーブル/リアルタイム操作用miniUSB-USB ERW-8 4,725/4,500
・ソフトケース
・充電スタンド(スペア/スタンドのみ）
・ACアダプター(スペア/アダプターのみ）
【スペア】・標準アクセサリーとして梱包されている物の価格です。
・ホイップアンテナ/SMAコネクター
・リチウムイオンバッテリーパック1800mAh
・ベルトクリップ
・充電スタンド＆アダプターセット
・乾電池ケース
ESC-50 2,625/2,500EDC-174 4,200/4,000
EDC-139 2,940/2,800
EA-154 3,150/3,000
EBP-74 5,250/5,000
EBC-23 1,050/1,000
EDC-174A 6,090/5,800
EDH-36 2,625/2,500
パソコン接続やソフトウエアについて
弊社では、従来のメモリー編集ソフト（ユティリティソフト）を製品発売後、速やかにご提供させて頂く予定です。その後、別売のERW-8ケーブルを使ってリアルタイム・コントロールができるコマンド・リストを配布して、ウインドウズ標準のハイパーターミナルのようなターミナルソフトでパソコンのキーボード操作をして頂けるようにするほか、専用のコントロールソフトも開発する予定です。又、イヤホンジャック（3.5mmφステレオミニプラグが両端に付いた市販の）より取り出すＡＦ信号で１２００bpsパケットや航空機位置情報プロットのＡＣＡＲＳソフト、同じく検波信号出力により９６００bpsパケットや船舶位置表示プロットのＡＩＳ、さらには位相差９０°のIQ信号を出力させて英語ながらフリーウエアで配布されている各種のSDR(Software Defined Radio)を使い、ソフト上でDJ-X11に搭載されていないデジタルシグナルプロセッサを通した低ノイズ受信、フィルタを通した混信除去といった高級デスクトップ機のようなオペレーションを楽しむための受信部ユニットとしてもお使い頂けます。
この機能について、弊社では開発時に以下のソフトで最低限の動作を確認しておりますが、このようなサードパーティ製ソフトは多岐に渡り、全てのソフトとX11の相性を検証することはできないほか、ユーザーの無線やパソコンに対する知識や使用されるパソコン自体の性能などの関係で、弊社が無条件にこれらとの動作を保証することやサービスセンターでのサポートを行うことは致しかねますので、予めご了承下さい。
SDR関係・参考サイト
＊ＡＣＡＲＳ：ＫＧ－ＡＣＡＲＳ http://www2.plala.or.jp/hikokibiyori/soft/kgacars/r0000000004451.jpg
＊ＡＩＳ：ＫＧ－ＡＩＳ http://www2.plala.or.jp/hikokibiyori/soft/kgais/r0000000004451.jpg
＊ＳＤＲ：ＳＤＲadio http://www.sdradio.eu/sdradio/
(Copyright reserved by authors)
標準付属品
＊上記の別売アクセサリーリスト中、【スペア】欄にリストされているもの
＊保証書 ＊説明書 ＊メモリーチャンネル周波数帳 ＊ハンドストラップ
* ご注意：DJ-G7と外観機構部品を一部供用しておりますが、防滴ではありません。
