特徴

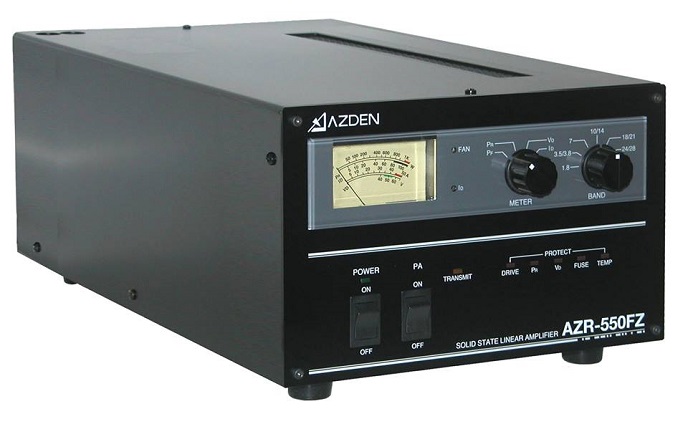

コンパクトで軽量なHF帯リニア・アンプです。スイッチング電源の採用により、全質量はわずか9.2kgとなっており、持ち運びに大変便利です。なお、AZR-550FZでは安全面を考慮し、とってを採用しておりません。
●MOS FET(VRF150 4個をパラレルプッシュプル)を使用。
定格出力は1.8~28MHz帯で500W、50MHzで400W。(RTTY,SSTV,FMでは1/2)
ブロードアンプの特性を有しバンド切替のみ設定。
●電源電圧は切替なしでAC100V~240Vまでに対応、日本国内だけでなく海外におけるDXペディション等にも幅広い運用ができます。
●マルチメーターにてドレイン電流(ID)、ドレイン電圧(VD)、出力電力(PF)、反射電力(PR)が測定でき各部の動作状態を容易確認できます。
●各部保護のためプロテクト機能を搭載しています。
過入力、SWR過大、異常加熱、ドレイン過電圧、過電流。
周波数 1.8~54MHzの全アマチュア無線バンド |
電波型式 SSB,CW,(RTTY,SSTV,FM) |
励振電力 50~90W |
定格出力:1.8~28MHz帯 500W,50MHz帯400W(RTTY,SSTV,FMでは1/2)
|
ドレイン電圧 42V(無励振時) |
ドレイン電流 最大30A |
入力インピーダンス 50Ω不平衡 |
出力インピーダンス 50Ω不平衡 |
終段トランジスタ VRF150×4 |
回路方式 AB級,パラレルプッシュプル方式 |
電源電圧 AC100~240V 50/60Hz |
内蔵メーター 出力電力 PF 1kW, ドレイン電流 ID 50A
反射電力 PR 100W, ドレイン電圧VD 60V |
入出力コネクタ型式 M-J型 |
外形寸法 232(W)×142(H)×392(D)mm (突起物部含まず) |
質量 約9.2kg |
冷却方式 強制空冷 |
消費電力 単相15A(100V)/7.5A(200V)最大 |
