NAR100 （NAR-100） 9段ロッドATU用エレメント

　

5m9段ロッド

全長（エレメント部伸展時）5mの9段ロッドステンレスエレメント。

エレメント取付け方向変更可能（0～90度）

マストに取り付けたままエレメントの方向を変更可能です。

エレメント斜め取り付け可能

エレメント取付け方向は斜めでも運用可能です。

両面取り付け可能

取付金具は表裏の両面で取付が可能です。

幅広いマスト経に対応

サイズ（適合マスト経）が違う2種類のUボルトが付属します。
Uボルト小：φ22-35
Uボルト中：φ31-45

電気長を長くする

オプション（別売）の軽量キャパシタンスハットNAR-HTを取り付けると、電気長を長くできます。
ハットエレメントは形状記憶合金製約460mmとなります。

φ45以上のマストに取り付ける

オプション（別売）のUボルト（大）セットでφ42-65のマストに対応可能です。
単管パイプ（φ48.6）にも取り付け可能です。

仕様

　

　

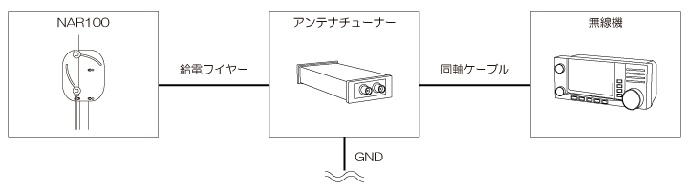

接続構成例

　

取付条件

　

取付条件1：マストに取り付けたまま、エレメント取付方向を変更できる取付条件
取付条件2：エレメント斜め運用取付条件
エレメントホルダーA・Bいずれかを、上図(取付条件2左図)位置に固定しての運用を推奨致します。
エレメントホルダーA・Bが近い位置(取付条件2右図)で固定して運用すると、
エレメントを支える強度が弱くなってしまいます。
エレメントを伸ばした際に破損の恐れがございます。

注意

・本製品はアンテナチューナーに接続するためのエレメントとなります。本製品単体では運用できません。

・落下、転倒、破損等に充分注意してご使用下さい。ロッドエレメントに歪み、変形が生じるとしまい込みができなくなる可能性がございます。

・アンテナチューナーのアース端子に必ず良好なアースを接続してご使用下さい。不十分だとアンテナインピーダンスがチューナーの整合範囲外になります。

・オートマチックアンテナチューナーは、エレメント長が(給電ワイヤーも含め)1/2λの整数倍に近いとエレメントのインピーダンスが高くなり、チューナーの整合範囲を超えてしまう製品が多いのでご使用になるチューナーの性能をご確認の上お使い下さい。

・エレメントを伸ばす時は破損を避けるため、先端エレメントより伸ばして下さい。又、縮める時は、下部のエレメントより順に縮めて下さい。

・三脚等でご使用になる場合は、転倒しないようにステーを張ってお使い下さい。

・ベランダ等でご使用になる場合は、運用時のみ伸ばしてご使用下さい。又、落下しないように注意して下さい。エレメントをロープ等で結んでおくと、最悪の場合でも落下しなくてすみます。

周波数	接続するチューナーによる
全長(エレメント部伸展時) ※1	約5000mm
全長(エレメント部収縮時)	約690mm
重量 ※2	約1000g
適合マスト径	Uボルト(小)：φ22-35 ※3 Uボルト(中)：φ31-45 ※4 Uボルト(大)：φ42-65 ※5
給電ワイヤー長 ※6	約1000mm
ハットエレメント ※7	形状記憶合金製  約460mm
※1 最大 ※2 取付金具含む  Uボルト(中)使用時 ※3 Uボルト(小)：ナテック製U35  φ32-35はアルミスペーサー使用不可 ※4 Uボルト(中)：ナテック製U45  φ42-45はアルミスペーサー使用不可 ※5 オプション(別売)Uボルト(大)セットNAR-US65使用時：φ42-65  φ62-65はアルミスペーサー使用不可 ※6 片側圧着端子付属  反対側(圧着端子が付属していない)は、接続するアンテナチューナーに合わせ加工して下さい。 ※7 オプション(別売)キャパシタンスハットNAR-HTのエレメント
